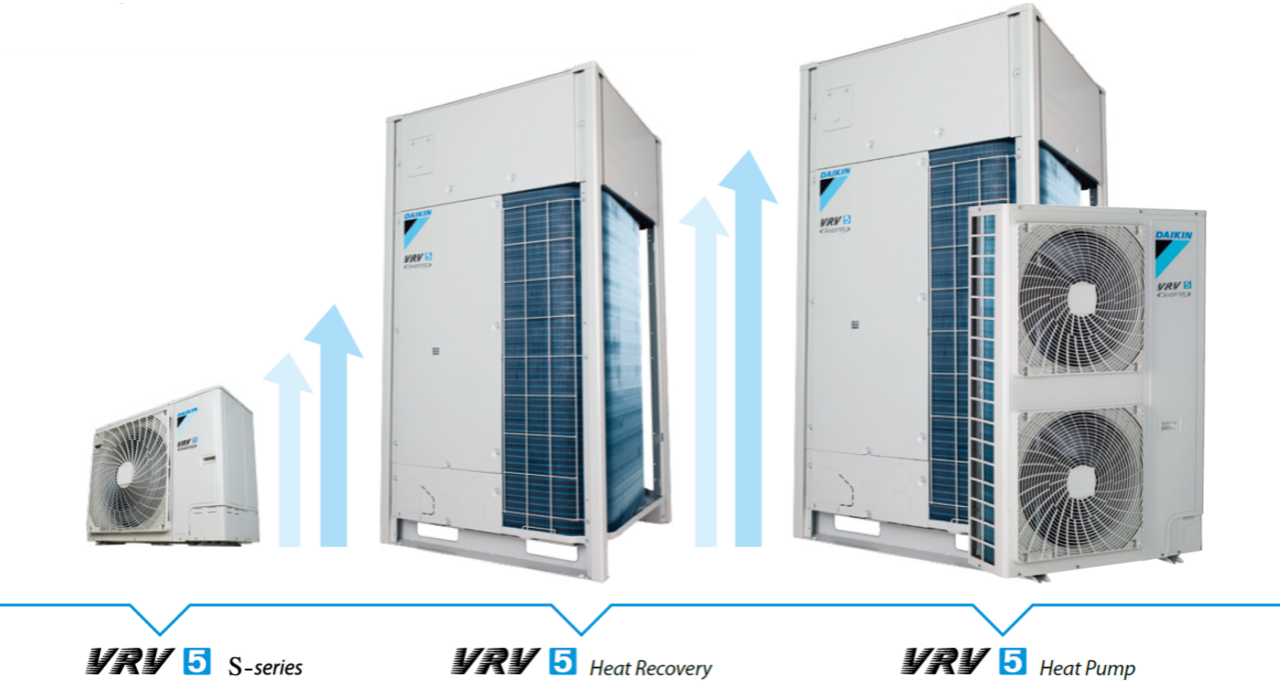

Во последните години, сѐ поголемата свест за влијанието врз околината — а особено за разладните средства — ја забрза употребата на системите R‑32 VRV низ цела Европа. Како што оваа транзиција се засилува, професионалците во индустријата се стремат правилно да ги применат разните стандарди што важат за безбедноста од F‑гас.
Преку нашата водечка позиција во поглед на решенијата R‑32 VRV и нашата блиска соработка со инсталатерите, дизајнерите, стручните лица за сообразност и креаторите на политиките, Daikin се стекна со длабоко разбирање на практичната имплементација на овие безбедносни стандарди. Го консолидиравме ова знаење за да овозможиме јасни и практични инструкции за сите учесници во дизајнот, инсталацијата и процената на VRV-системите.
Кои стандарди ја регулираат безбедноста од разладното средство?
IEC 60335-2-40 е стандард за производи којшто ги поставува безбедносните услови за електрични топлински пумпи, климатизери и развлажувачи.
EN 378 е општо стандард којшто ги поставува условите за разладни системи, дизајн за изглед, производство, инсталација, работа, одржување и фрлање.
Со својот домен, IEC 60335-2-40 и EN 378 велат дека онаму каде постои специфичен стандард за безбедност од производи, на пример IEC 60335-2-40, има приоритет врз општ стандард како EN 378 (извадок 1 и 2).
EN 378 го потврдува овој принцип со тоа што ги дефинира дозволените граници за полнење на разладно средство (извадок 3).
Заклучок: IEC 60335-2-40 има приоритет врз EN 378.
Извадок 1 – домен EN378: „Стандарди за слични производи, што покриваат безбедност на разладни системи, имаат приоритет врз хоризонтални и генерични стандарди што го опфаќаат истиот предмет.”
Извадок 2 – домен IEC 60335-2-40: „Овој дел од IEC 60335 ја покрива безбедноста на електричните топлински пумпи, топлински пумпи за топла санитарна вода и климатизери, што содржат компресори со мотор и хидронични единици со фенкојлеро, развлажувачи (со или без компресори со мотор), термоелектрични топлински пумпи и парцијални единици. Нивниот максимален номинален напон не е поголем од 300 V за монофазна примена и 600 V за повеќефазна примена.“
Извадок 3 – EN 378 (дел 1): „Член 6 Количина на разладно средство: Онаму каде стандардите за производи постојат за определени типови системи и каде стандардите за производи на ограничувања за количините на разладни средства, таквите количини ќе имаат приоритет над условите од овој стандард.“

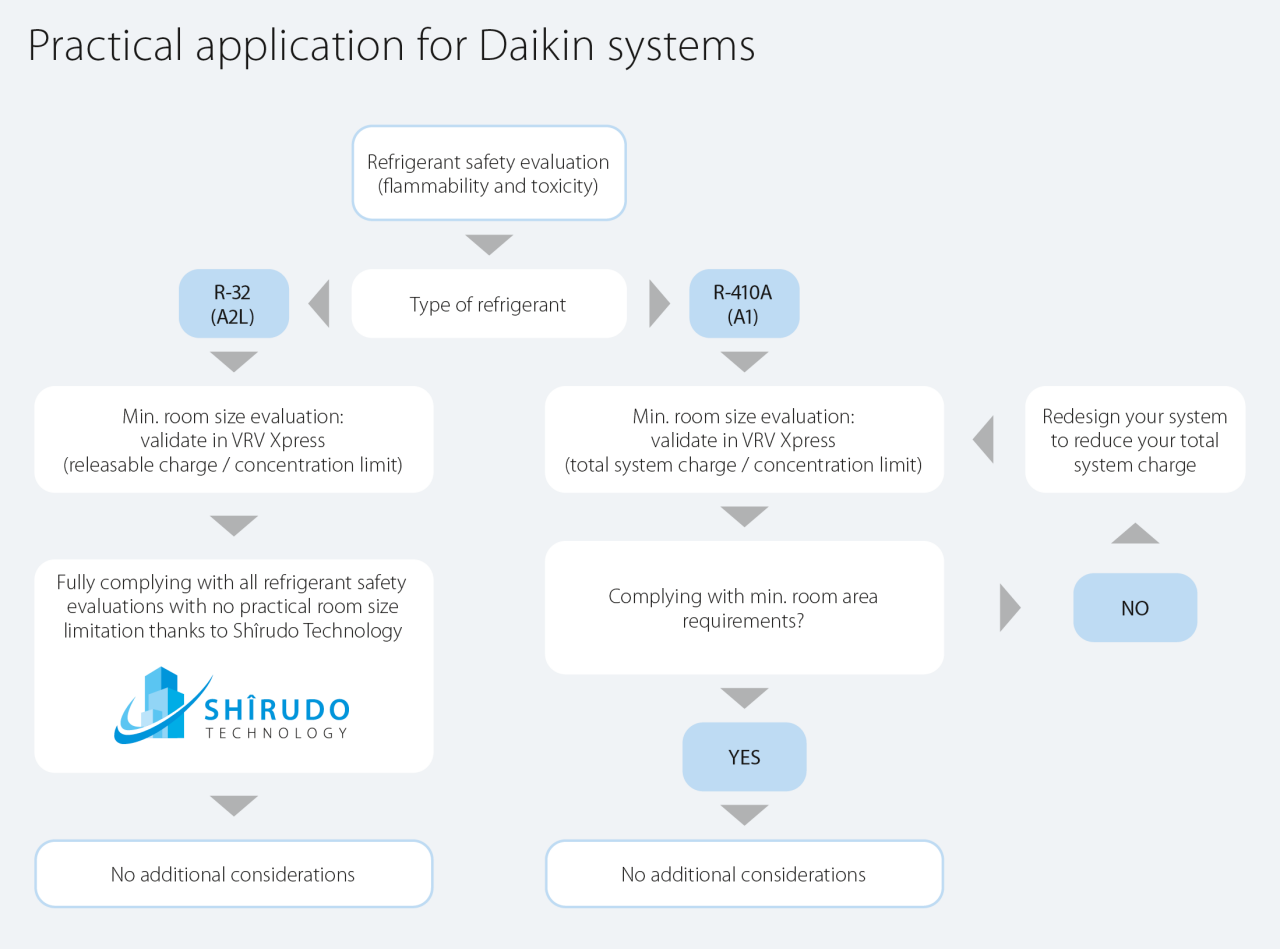

- Применување на важечките стандарди за системите R-32 A2L
- Применување на важечките стандарди за системите R-410A (A1)
IEC наведува дека се применуваат најстрогите услови (запаливост или токсичност) (извадок 4).
Преглед на дозволените ограничувања на концентрацијата за R-32
Безбедносен стандард | Макс. дозволена концентрација |
|---|---|
IEC 60335-2-40 | Запаливост (LFL): 75 % од долната граница за запаливост (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Токсичност (ATEL/ODL): 300 g/m³ |
Ограничувањето на запаливоста од 230 g/m³ е пониско од ограничувањето на токсичноста од 300 g/m³, па затоа се применува построгото ограничување за запаливост. Сообразноста со ова ограничување спречува да се надминат границите на токсичност, па затоа не се потребни дополнителни проверки.
Што значи ова за дизајнот на вашите системи со R-32?

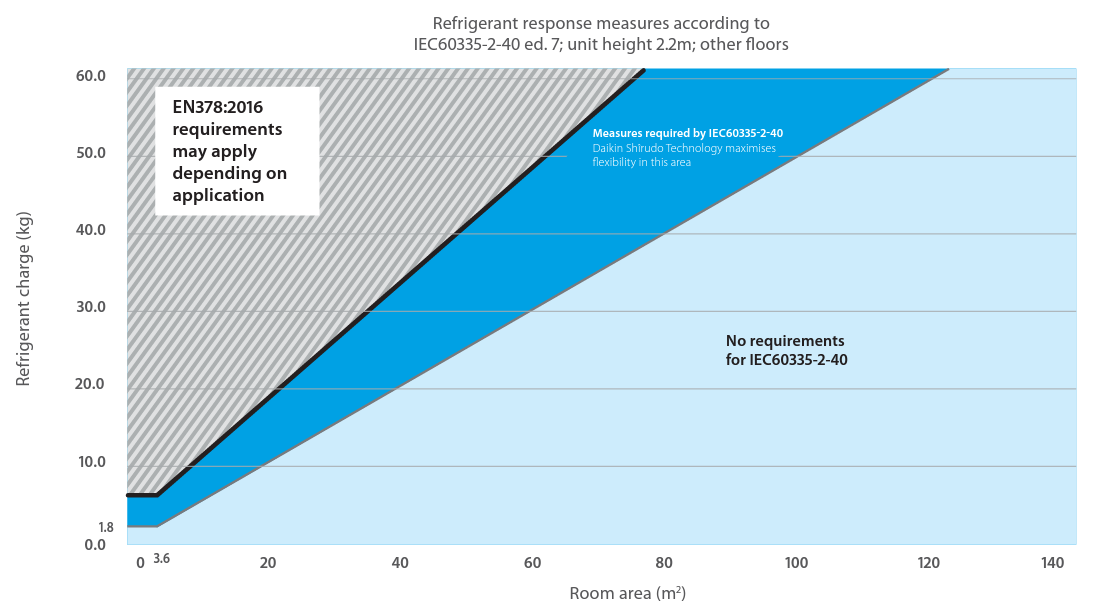

Ако пресметаната концентрација на разладно средство изнесува под 230 g/m³, не се потребни дополнителни безбедносни мерки.
Онаму каде концентрацијата е поголема од 230 g/m³, технологијата Shīrudo на Daikin ја поддржува сообразноста со IEC 60335-2-40 и EN 378, при што ви овозможува беспрекорно да ги исполните потребните безбедносни стандарди.
Во однос на ограничувањата за полнење, IEC опфаќа само запаливи разладни средства (A2L, A2, A3).
→ Затоа IEC не може да се користи за ови процени за системи што користат незапаливи разладни средства (A1).
Преглед на дозволените ограничувања на концентрацијата за R-410A
Безбедносен стандард | Макс. дозволена концентрација |
|---|---|
IEC 60335-2-40 | Запаливост (LFL): не се применува – IEC опфаќа само запаливи разладни средства (A2L, A2, A3) |
EN 378 | Токсичност (ATEL/ODL): 440 g/m³ |
Ограничувањето за токсичност, наведени во EN 378 за R-410A, класифицирано како незапаливо разладно средство A1, е 440 g/m³ и треба да се примени.
Што значи ова за дизајнот на вашите системи со R-410A?
R-410A не припаѓа во доменот на стандардот IEC во врска со безбедноста од разладно средство, па затоа се применува EN 378 како важечки стандард.
Концентрацијата на разладно средство за R-410A мора да остане под 440 g/m³. Онаму каде е надмината границата, потребни се соодветни безбедносни мерки на терен во согласност со EN 378.
Поголема флексибилност во дизајнот во споредба со системите со R-410A
Со исполнување на строгите услови на IEC, системите со R-32 овозможуваат значително поголема флексибилност во дизајнот, во споредба со R-410A.
Споредба на дизајнот: Пример за пресметка за примена во хотел

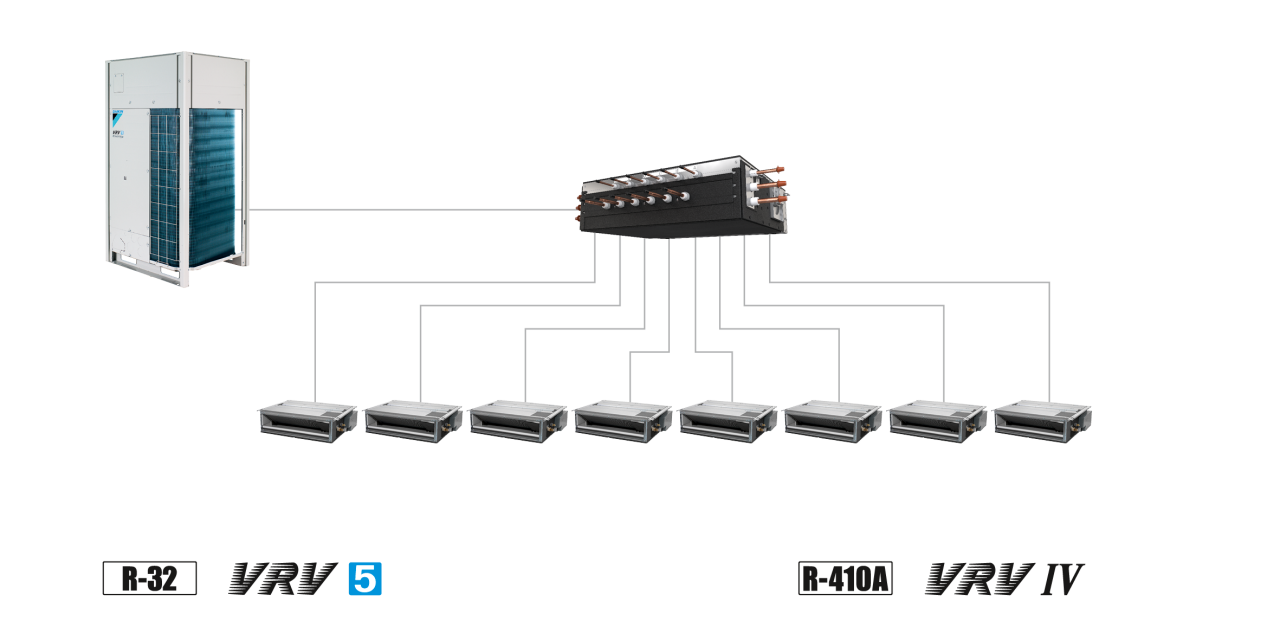

За вообичаен хотелски VRV-систем (8 внатрешни единици, 1 BS-кутија), за VRV 5-систем со вградени безбедносни мерки од технологијата Shîrudo е потребен простор од 3,08m², а за сличен систем со R-410A е потребен простор од 12,7m² !
Минимален простор во хотелот: 3,08 m2
исполнување на IEC60335-2-40 и примена на технологијата Shîrudo
Минимален простор во хотелот: 12,7 m2
исполнување на EN378
Повеќе детали можете да погледнете го нашиот прирачник:
Често поставувани прашања
Да. Со дизајнирање во согласност со IEC 60335-2-40 (гарантираме сообразност), ги исполнување и важечките услови на EN 378, заедно со проверки на максималната концентрација на разладно средство по просторија.
Технологијата Shīrudo на Daikin дополнително гарантира дека концентрацијата на разладното средство не надминува над 230 g/m³, еквивалентно на 75 % од долната граница за запаливост, дефинирано според IEC 60335-2-40.
За споредба, систем што е дизајниран исклучиво за ограничувањата за токсичност на EN 378 може да дозволи концентрација до 300 g/m³, околу 30 % повеќе разладно средство во случај на протекување.
За аспекти што не се опфатени со IEC 60335-2-40, како инсталација на надворешни единици на отворен простор, треба да се консултирате со EN 378.
Да. EN 378 е општо стандард и во својот домен и во клаузулата 6, директно ги опфаќа применливите стандарди за производи, во овој случај IEC 60335-2-40.
Затоа, сообразноста со IEC 60335-2-40 подразбира и сообразност со EN 378 за областите покриени од тој стандард за производи.
Не. Сообразноста со IEC 60335-2-40, а со тоа и со EN 378 дел 1 и 2, е доволна. Нема услов да се примени EN 378-3, заедно со мерките, како независно напојување со енергија за системот за детекција на протекување.
EN 378 Табела C.1 поставува ограничувања за полнење врз основа на ограничувањето за токсичност помножено по волуменот на просторијата или како што е дефинирано во клаузула C.3. Во пракса, применливото ограничување на полнењето секогаш се утврдува со многу построг критериум. Поради тоа, ограничувањето за токсичност не се надминува.
Поради тоа, не се потребни дополнителните безбедносни мерки опишани во EN 378-3, клаузула C.3.
Овој пристап соодветствува со етаблираната пракса за разладни средства од A-класа, како што е R-410A, каде не се потребни дополнителни безбедносни мерки ако не се надминат ограничувањата за токсичност.
Уникатната технологија Shîrudo на Daikin се справува со сите важечки услови на IEC и овозможува сообразен дизајн на системот и спокојство веднаш кога ќе ја распакувате единицата.
Не се потребни сложени пресметки за безбедносни мерки
Без дополнителна работа за инсталирање и пуштање во употреба
Без визуелното влијание од дополнителните сензори или компоненти
Без дополнителна работа или повторен дизајн ако се смени распоредот
Без услови за повремени безбедносни проверки
Како работи технологијата Shîrudo

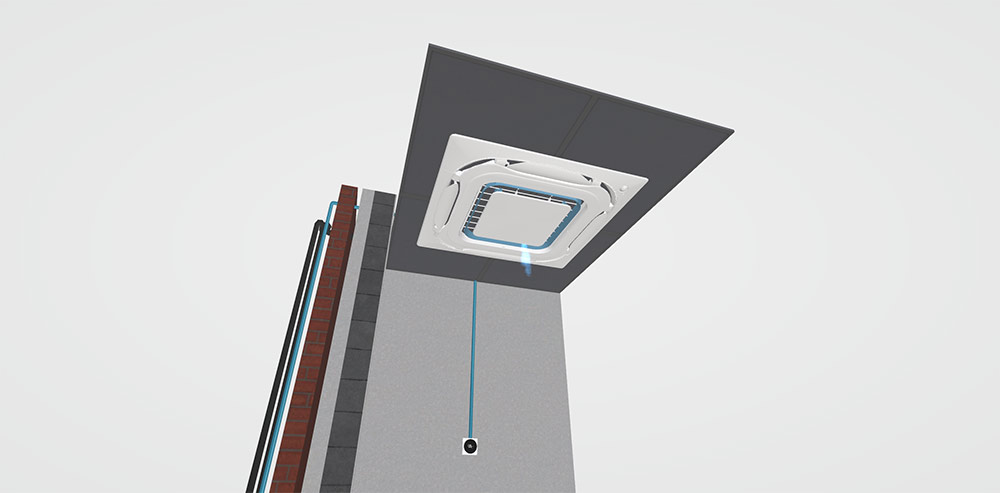

- Вградени сензори што забележуваат протекување на разладното средство
- Вграден аларм
- Вентили за прекин на проток
Вградени сензори што забележуваат протекување на разладното средство
- Интегрирано во секоја внатрешна единица
- Автоматско надгледување што го забележува и најмалото протекување на разладното средство
- Автоматски ги активира мерките за реакција на разладното средство: аларм и вентили за прекин на проток
Вграден аларм

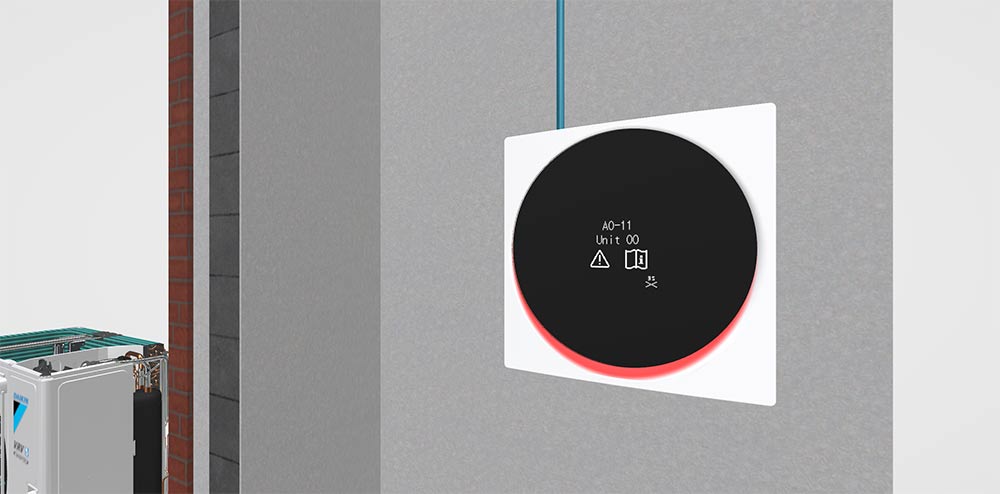

- Локален визуелен и звучен аларм во жичниот далечински управувач Madoka
- Дополнителен аларм за надгледување може да се вгради преку:
- Поставување на самото место на управувачот Madoka
- Влезен сигнал што активира аларм од трето лице

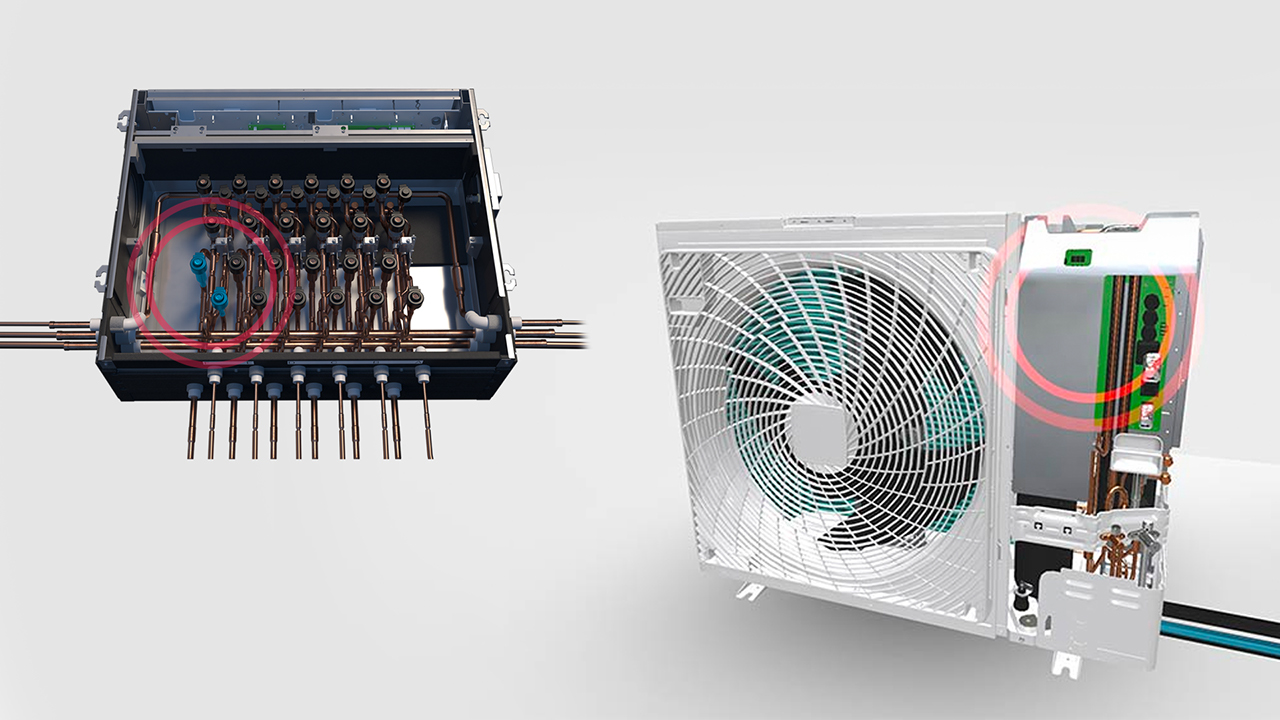

За да се запази сообразноста со IEC60335-2-40 дури и за најмалите простории, приложени се вентили за прекин на проток.
Во зависност од системот, тие се вградени во надворешната единица или во (BS)SV-кутија. Во случај на протекување, разладното средство се испумпува назад до надворешната единица или некои разграноци се затвораат за да се задржи и намали количината на истечено разладно средство.
