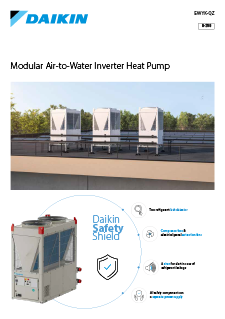

EWYK-QZ Product catalogue
PDF | 897.41KB
Создадена за објекти со високи потреби.
Daikin EWYK-QZ е модуларна топлинска пумпа воздух-вода со инвертор што го користи разладното средство R-290 и е создадена да работи со од еден модул од 135 kW до 2000 kW низ повеќе низи.
Нејзиниот дизајн на принципот приклучи-и-пушти овозможува да се додаваат модули странично или еднонадруго како што се зголемуваат потребите за вашиот проект — со што може подеднакво да се користи за домашни потреби при нови инсталации, големи реновирања и во индустриски околини со високи потреби.
Еден систем, неограничен потенцијал.
Модуларен систем на принципот приклучи-и-пушти
Флексибилно надградување и модуларна инсталација до 2000 kW.
Системот расте со вашиот проект и овозможува да се додаваат модули во согласност со развојниот план на објектот. Единиците може да се инсталираат странично или еднонадруго, со до четири низи од по четири модули и до 60 можни конфигурации во еден систем.

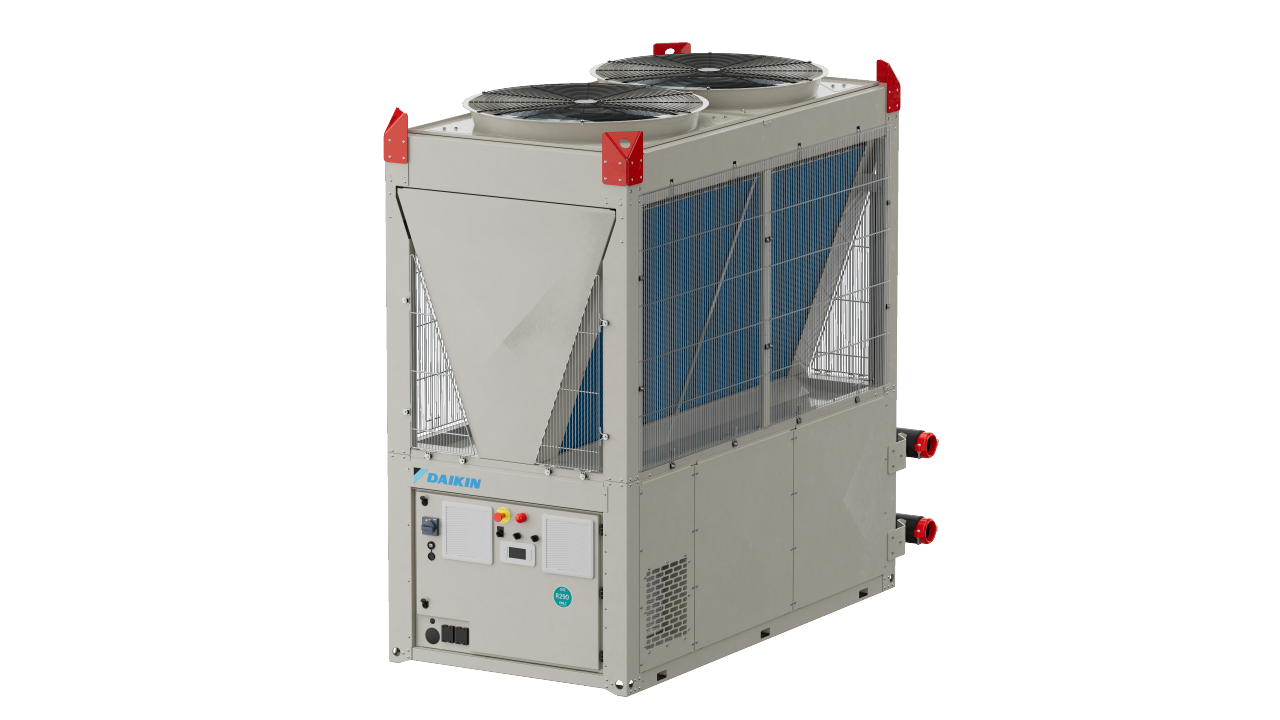

1 основен модул - до 135 kW
2 основни модули - до 270 kW

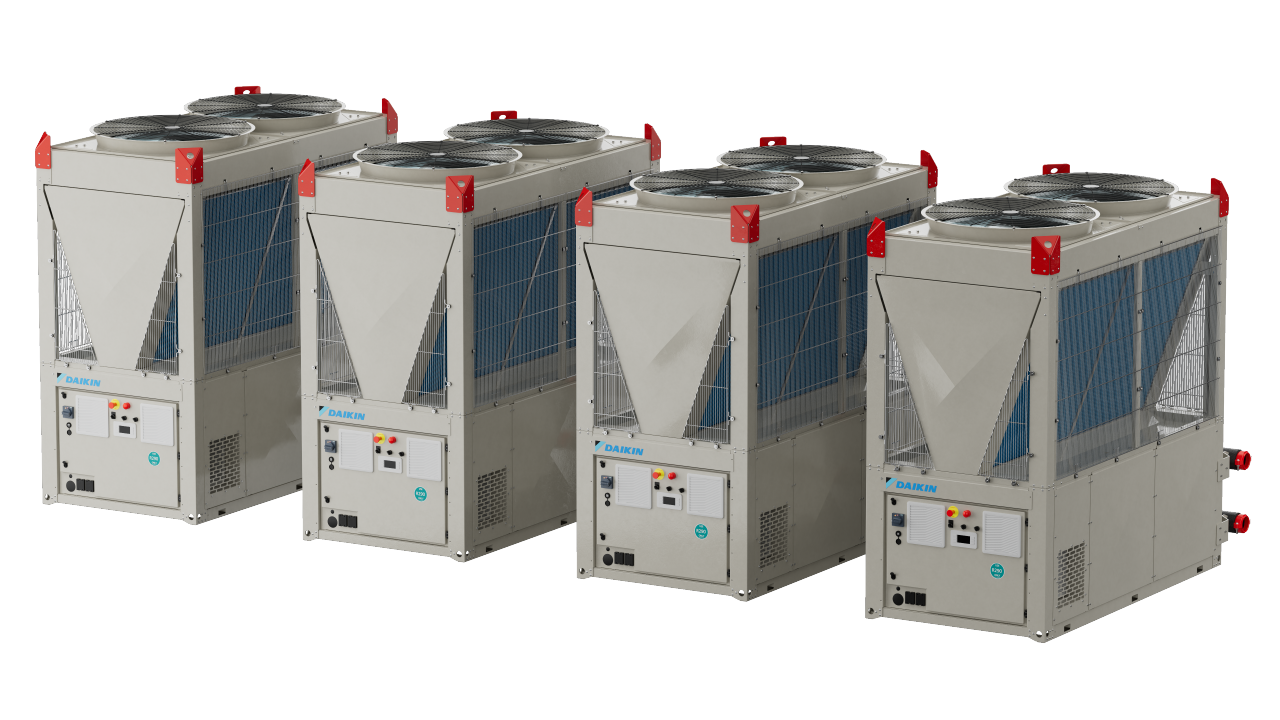

1 една низа од 4 модули - до 540 kW

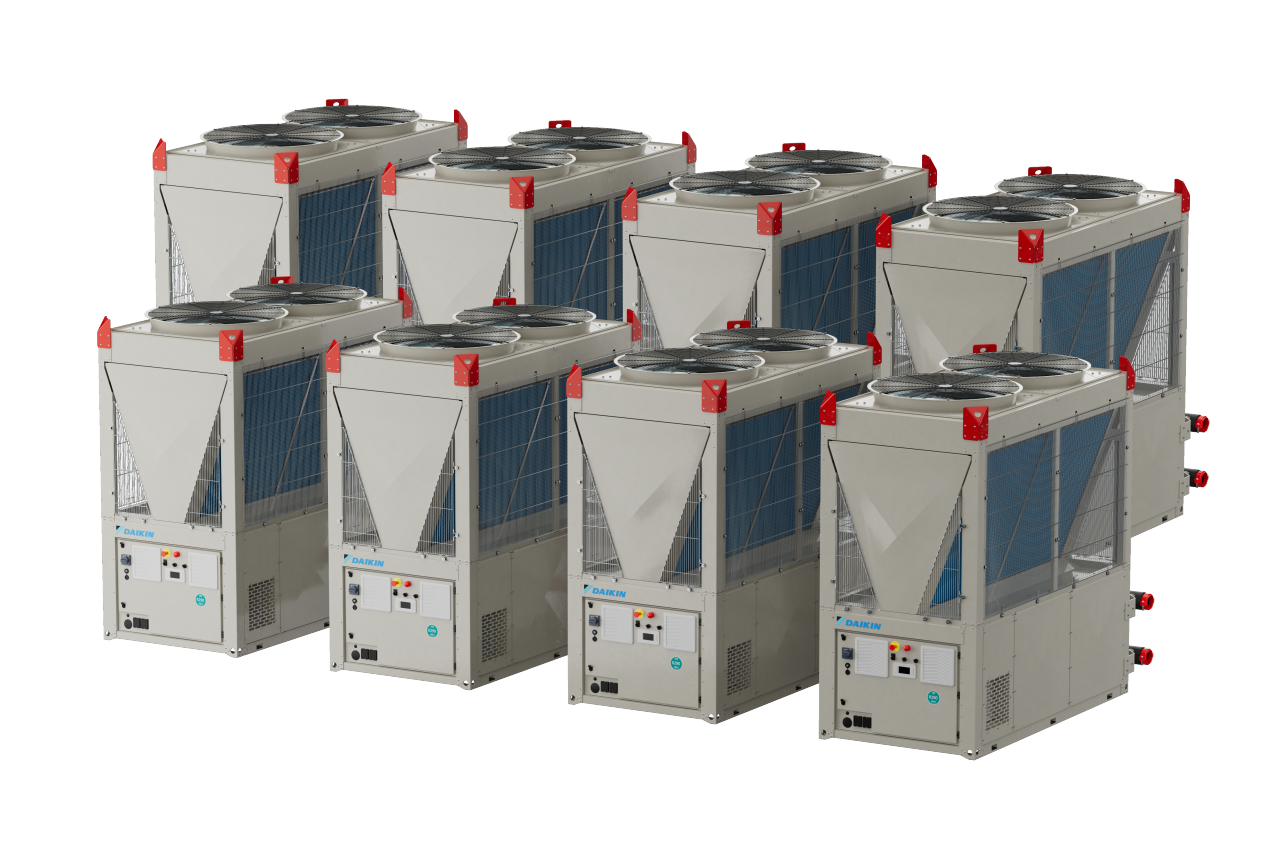

Низа 4x4 - до 2000 kW
управувана од системската контрола iCM
Создадена за врвни перформанси
Целосна технологија на инвертор
Scroll-компресорите со VFD и EC-вентилаторите со инвертор се приспособуваат на моменталните промени во оптоварувањето, со што овозможуваат извонредна ефикасност при делумно оптоварување низ сите годишни времиња.
Инсталација на принципот приклучи-и-пушти
Еден кабел за струја напојува до четири модули. Опремата со разгранок со сите цевки помеѓу единиците може да биде фабрички инсталирана за да се заштеди на време уште повеќе.
Високотемпературна работа
Овозможува вода за греење до 75 °C дури и при надворешни температури до −20 °C — директна замена за бојлер за примена при најголемо оптоварување.
Природно разладно средство
R-290 (пропан) се одликува со GWP од само 0,02 — сообразност со регулативите за F-гас и драстично намалена емисија на јаглеродни гасови.
Опција за модул со пумпа
Наменски модул со пумпа со инвертор и 18-литарски експанзионен резервоар се вградува директно во низата за целосно затворен хидроничен систем.

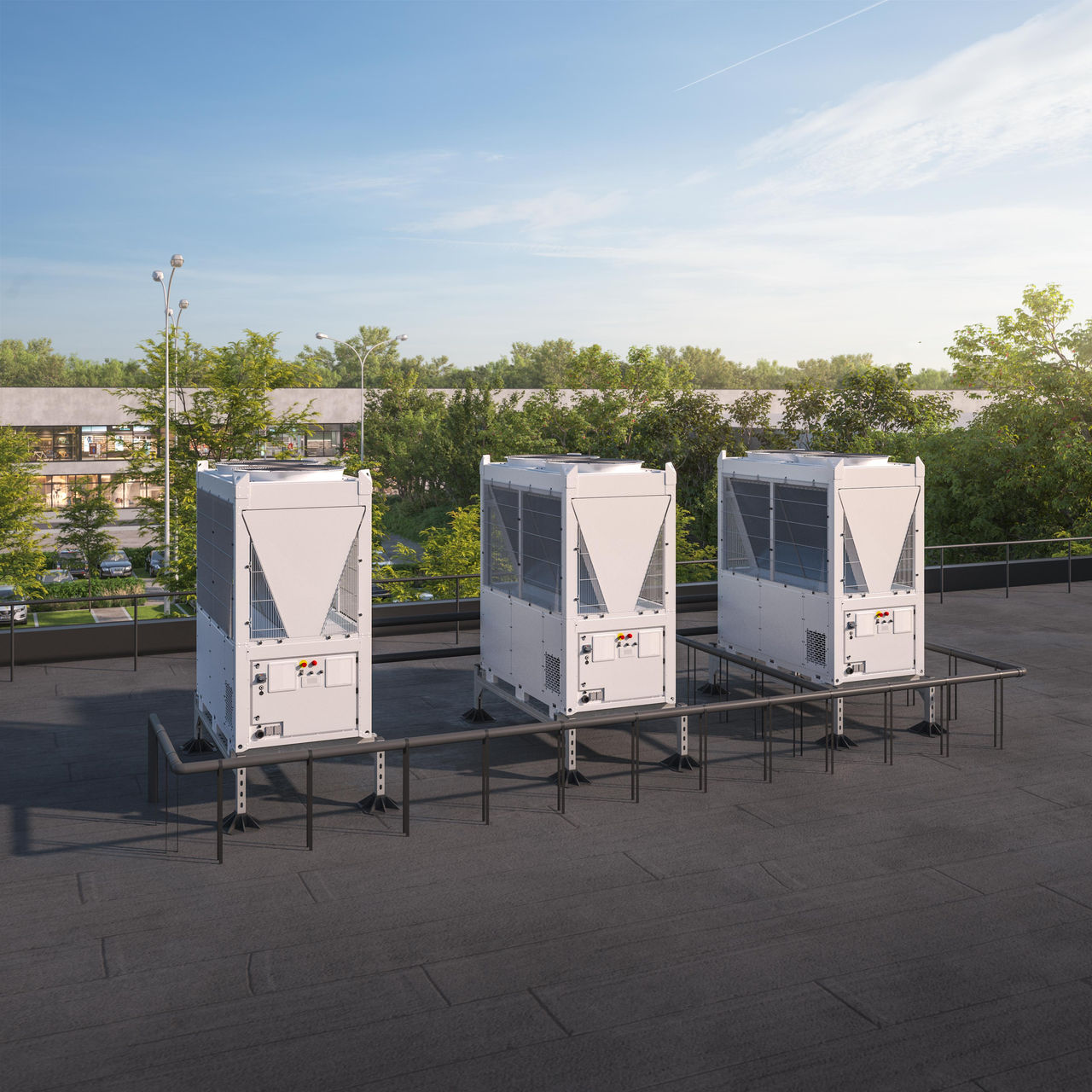

Подготвена за реновирање
Компактното поставување еднонадруго и модуларната надградба, со што EWYK-QZ е идеална за проекти каде просторот е ограничен и е потребно фазно зголемување на капацитетот.
Широк оперативен опсег
Без компромис кон условите.
Овозможува достојно греење и ладење низ широк оперативен опсег, со температура на вода до 75 °C, поради што е идеална замена за бојлери при хотелска и индустриска примена.
| Мин. | Макс. | |
| Вода за греење | 20 °C | 75°C |
| Изладена вода | -15 °C | 18 °C |
| Надворешна амбиентална температура | -20 °C | 46 °C |
Daikin Safety Shield
Безбедност вградена во секој слој
- Два детектори за протекување на разладното средство — ја покриваат кутијата на компресорот и електричната табла.
- Вентилатори за екстракција со ATEX-сертификат — одржуваат позитивен притисок и го спречуваат секое протекување од двете заштити.
- Акустична и визуелна сирена — се активира веднаш од детекторите за протекување за да се реагира итно.
- Независно напојување со струја — сите безбедносни уреди работат со наменско коло, одделено од главното напојување на единицата.
- Разгранок со безбедносни вентили — го пренасочува разладното средство надвор од кутијата на компресорот во случај на преголем притисок.
Безбедносниот пристап на Daikin го опфаќа целиот работен век на производот — од производство до транспорт, инсталирање, одржување и фрлање — со што им овозможува на партнерите и крајните корисници постојано да работат во безбедна околина.
Интелигентен управувач со чилери
1. Целосна оптимизација на системот
Ги координира сите модули во режим на греење или ладење и гарантира висока ефикасност и достојни перформанси без разлика на големината или конфигурацијата на системот.
2. Продолжена архитектура
Управува со разладни кули и со разгранетите системи со пумпи за инсталации со воздушно и со водено ладење преку еден интерфејс.
3. Намалени трошоци при работа
Со намалување на потрошувачката на енергија и на механичкото оптоварување, iCM ја продолжува издржливоста на системот и овозможува значајни придобивки во ефикасноста низ целиот работен век на единицата.

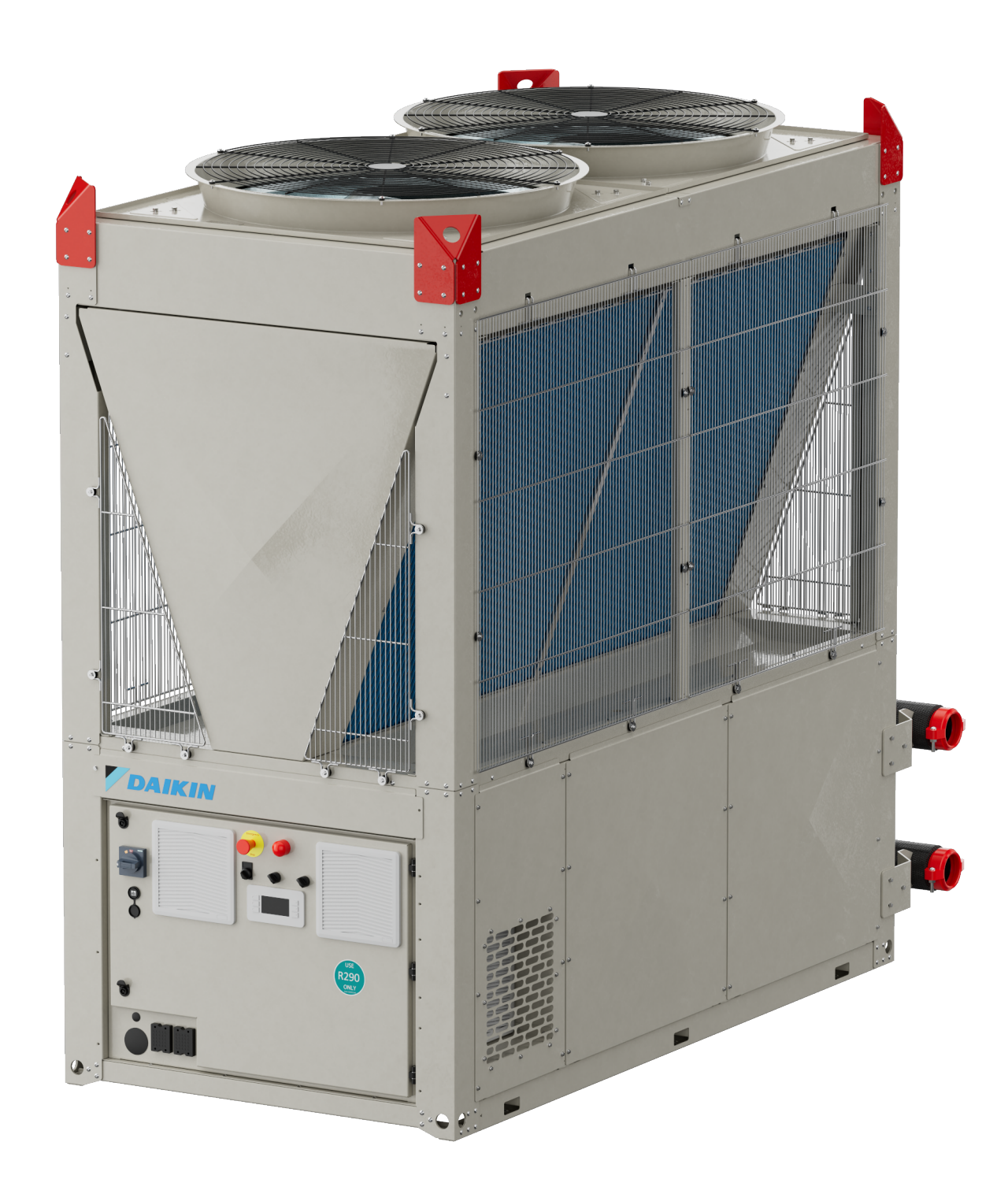

Технички податоци - EWYK-QZ
EWYK135QZXSA2
| Параметар | Вредност |
Капацитет на греење [H1] — 40/45 °C, 7 °C OAT (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP ниска температура / средна температура (kW/kW) | 4,2 / 3,2 |
Капацитет на ладење [C1] — 12/7 °C, 35 °C OAT (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Ниво на бучава (dB(A)) | 79,5 |
Димензии (Д × Ш × В) (mm) | 2382 × 1207 × 2653 |
Полнење на разладното средство (kg) | 6,6 |
Тип компресор | 2× Scroll со VFD |
| Напојување со струја | 400 V / 3 ph / 50 Hz |
Капацитет на низа
1 MODULE
135 kW
Греење / 128 kW Ладење
2 МОДУЛИ
270 kW
Греење / 256 kW Ладење
3 МОДУЛИ
405 kW
Греење / 384 kW Ладење
4 МОДУЛИ
540 kW
Греење / 512 kW Ладење
Дизајн за во иднината
R-290 е едно од еколошки најпријатните достапни разладни средства. Во комбинација со технологија на инвертор и со опција за вградување во паметна мрежа, EWYK-QZ поддржува одржливи стандарди за објектот и ги исполнува најновите европски регулативи.
Дизајнирано за одржливи објекти
Подготвена за BREEAM
Подготвена за LEED
Целосно сообразна со најновата регулатива за F-гас
Клучни индикатори за одржливост и перформанси
0,02 GWP - Потенцијал за глобално затоплување
4,2 SCOP - Висока сезонска ефикасност (ниска температура)
75 °C - максимална температура на вода за греење
−20 °C - минимална надворешна амбиентална температура при режим на греење
Дознајте повеќе
Еден систем.
Неограничен потенцијал.
Разговарајте со специјалист од Daikin за да ја најдете вистинската конфигурација за вашиот проект.
