EWW(H)(L)T-Q

Новите топлински пумпи вода-вода овозможуваат решение на принципот „приклучи и пушти“ за полесно управување со објектот

Производот содржи нов модуларен пристап кон дизајнирање системи којшто нуди дополнителна флексибилност во конфигурацијата и овозможува да се постигне потребниот капацитет преку комбинација од помали единици кои поврзани меѓусебно со цевки и кои се контролираат како една единица.

Линијата се состои од три основни модули со капацитети од 100, 125 и 160 kW и содржи дизајн на Daikin со scroll-компресори и разладно средство R-32, чиј потенцијал за глобално затоплување е помал за 70 % од тој на R-410A.

Како чисто и монокомпонентно разладно средство, R-32 ги поседува сите карактеристики што се потребни за да се врати, рециклира или регенерира за да влезе на пазарот на рециклирани разладни средства и да се користи повторно.

R-32 е и многу достапно на пазарот како главно разладно средство за единици за климатизација со scroll-компресори. Тоа значи дека е многу достапно за одржување.

Верзии со 3 производи

  • Топлинска пумпа со инверзија на водата
  • Топлинска пумпа со инверзија на разладното средство (само кај 100 kW)
  • Без кондензатор

3 основни модули

  • 100 – 125 – 160 kW

98 можни комбинации на модули

со различни верзии на производите

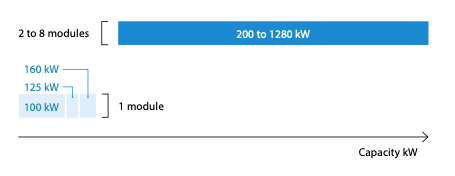

Опсег на капацитет

Три основни модули од 100, 125 и 160 kW.
Модулите може да се комбинираат до 8 во две низи од по 4 со што се овозможува капацитет од 200 до 1280 kW

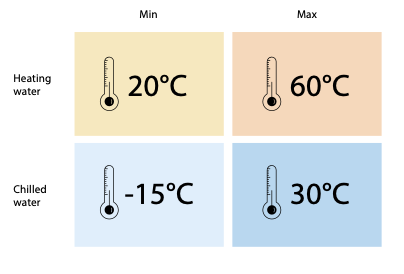

Оперативен опсег

Придобивки од производот

Надградливост и компактност

Поради својата модуларност, новите единици EW(W)(H)(L)T-Q A нудат голем потенцијал за надградливост. Модулите може да се додадат по потреба според градежниот план на објектот.

Модулите може да се комбинираат и како странично поставени низи или поставени еднонадруго за да се намали просторната зафатнина, што е особено корисно при модификација. Модулите може да се комбинираат до 8 во две низи од по 4 со што се овозможува капацитет од 100 до 1280 kW.

Максимална хоризонтална низа: 4

Може да се постават до 8 модули еднонадруго

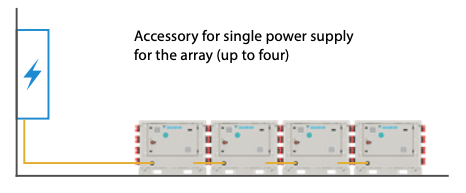

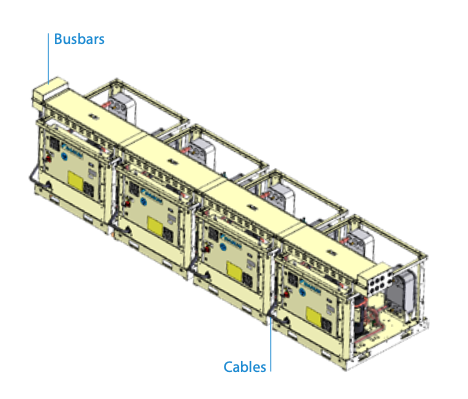

Единечно напојување со струја

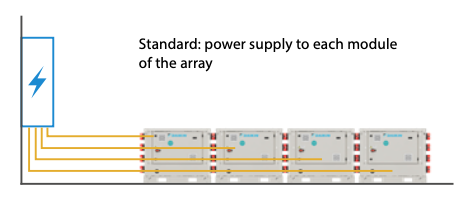

При стандардна изведба (без додатоци) секој модул мора да се поврзе на одделно напојување со струја. Може да се постави една низа (до четири модули) со единечно напојување со струја.

Магистралите и каблите се доставени фабрички со еден од долунаведените кодови за додатоци. Електричното поврзување помеѓу модулите мора да се изврши на самото место.

Кодови за додатоци:

EKSPELT2 - опрема за единечно напојување со струја за 2 модула
EKSPELT3 - опрема за единечно напојување со струја за 3 модули
EKSPELT4 - опрема за единечно напојување со струја за 4 модули

Внимание:

  • Опремата за единечно напојување со струја се доставува расклопена и треба да се монтира на самото место. Инсталацијата еднонадруго не е компатибилна со конфигурација за единечно напојување со струја
  • Единечното напојување со струја е достапно само за внатрешна инсталација
  • Ако треба да се постават 4 единици во низа и ако е потребно единечно напојување со струја, EKSPELT4 може да се избере само еднаш

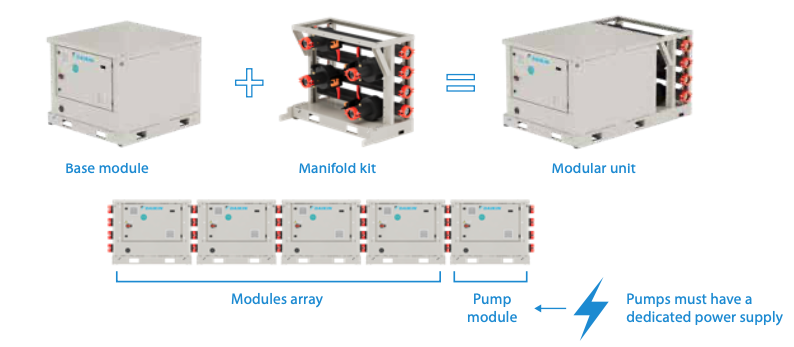

Инсталација на принципот „приклучи и пушти“

Поедноставена инсталација со опремата со разгранок, што е дизајнирана за поврзување модули за вода затоа што содржи цевки помеѓу единиците. Опремата со разгранок може да се монтира и фабрички за да се намали времето за инсталација на самото место. Во низата модули може да се додаде и соодветен модул со пумпа. Содржи пумпи со инвертор за целосна флексибилност и содржи експанзионен резервоар од 18 литри. За уште полесна инсталација, може да се вгради единечно напојување со струја со 1 единечен кабел за струја поврзан со низата од до 4 модули (каблите за поврзување на модулите се доставени фабрички).

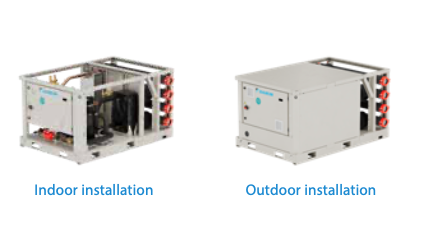

Модулите може да се инсталираат внатре или надвор ако се избере конфигурацијата со намалена бучава. Новата единица EW(W)(H)(L)T-Q A две различни конфигурации за бучава за да ги задоволи условите кога се применува на места чувствителни на бучава: станбени објекти, хотели и болници.

Ниски трошоци при работа

Благодарение на нејзиниот модуларен дизајн, оваа нова единица ги задоволува условите за ладење и греење на објектот, според EN14825. Тоа е особено важно затоа што овозможува ниски трошоци за работа на HVAC-системот при услови на делумно оптоварување коешто го опфаќа поголемиот дел од времето. Истото не важи и за вообичаено спакуваните чилери и топлински пумпи, што треба да работат на серија циклуси со вклучување и исклучување, со што се намалува ефикасноста на системот.

Придонес кон постанување еколошки објект

Најпознати протоколи за еколошки објекти се BREEAM и LEED. EW(W)(H)(L)T-Q A може да придонесе кон подобра процена на енергетската ефикасност на хидроничниот систем, особено
ако се избере опцијата за делумно враќање топлина. Ограничениот потенцијал за глобално затоплување на R-32 и малото полнење во секој вод, благодарение на модуларниот дизајн, може да помогнат и кога се проценува влијанието на разладните средства.

Ограничено влијание врз околината

Единиците користат разладно средство R-32, кое има потенцијал за глобално затоплување (GWP) од 675, само една - третина од R-410A. R-32 е
чисто разладно средство од една компонента, па може да се рециклира. Неодамнешно истражување во Градскиот Универзитет во Токио* вели дека рециклираното разладно средство R-32 влијае врз околината за 90 % помалку од новото разладно средство R-32, поради тоа што не треба да се уништува и поради послабата енергија потребна за рециклирање во споредба со производството на ново разладно средство. Daikin користи рециклирано разладно средство R-32 на своите чилери и разладни пумпи под својата програма Loop од Daikin.

Примена на производи


Греење

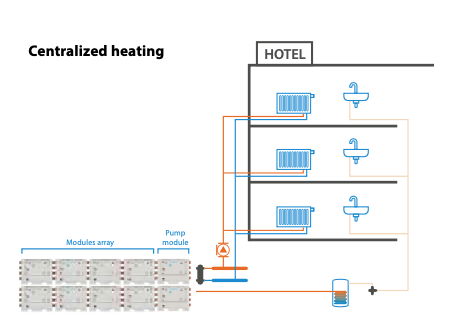

Просторно греење + конфигурации за топла санитарна вода

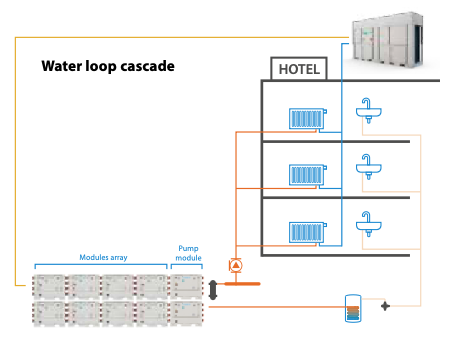

  • Централизирано греење со каскаден воден канал со топлинска пумпа воздух-вода. Довод на топла санитарна вода преку независен довод на топла санитарна вода (единечен модул или низа модули наменети за топла санитарна вода, можеби и поставени еднонадруго). Единиците може да се управуваат во главен / спореден сегмент во низа до 4 модули на секој главен сегмент
  • Станбени објекти, деловни простории, мали комерцијални простории, спортски сали, хотели
  • Замена и нов објект
  • Можни терминали:
    • Радијатори (до 60 °C)
    • Греење под (30-35 °C)
    • Фенкојлери (45 °C)

Ладење

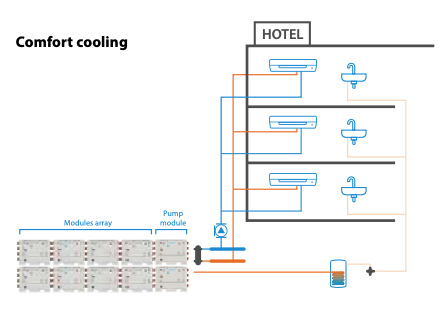

Удобно ладење

Централизирано ладење. Топла санитарна вода преку независен довод на топла санитарна вода (единечен модул или низа модули наменети за топла санитарна вода, можеби и поставени еднонадруго). Единиците може да се управуваат во главен / спореден сегмент во низа до 4 модули на секој главен сегмент

  • Станбени објекти, деловни простории, мали комерцијални простории, спортски сали, хотели
  • Замена и нов објект
  • Можни терминали:
    - Ладење под(23-18°C)
    - Фенкојлери(12-7°C)

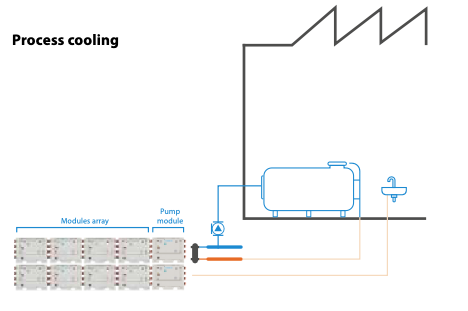

Индустриско ладење

  • Наменето или централизирано ладење според потребите на проектот. Единиците може да се управуваат во главен / спореден сегмент во низа до 4 модули на секој главен сегмент
  • Ладење млеко (9-4 °C)
  • Склад за ладење (-8 to -12 °C, со гликол)
  • Ладење за магнетна резонанца и многу други
